质量技术指标：
外观： 无色透明粘稠液体
含量： 80%以上
单二乙含量： 10%以下
残渣含量： 5%以下
产品特征： 本品易溶于水，呈碱性
产品用途： 1、可用于表面活性剂、切削油、防冻液，在金属加工工业中，可以用来制备缓蚀剂和防锈剂，保护金属表面，防止氧化。
2、在电镀行业中，可代替氰化钠，或采用微氰电镀，被子称之为微氰或无氰无素电镀，镀件内在质量完全和用氰镀件媲美。
3、在建筑行业可用作水泥的活化剂，水泥中加入三乙醇胺，不但能激发水泥的活性，增加水泥的强度，且可节约水泥20—30%，并可提高混凝土的抗渗性。
三乙醇胺防水混凝土
在混凝土拌合物中加入适量的三乙醇胺（CHON），以提高混凝土抗渗性能而配制的混凝土称为三乙醇胺防水混凝土。混凝土中掺入三乙醇胺后，由于三乙醇胺的催化作用，在早期使生成较多的水化产物，部分游离子结合为结晶水，相应地减少了毛细管通路和孔隙，从而提高混凝土的抗渗性能，且具有早强作用。为了更好地发挥抗渗效能，三乙醇胺常与氯化钠和亚硝酸钠等无机盐复合使用。它不仅能促进水泥的水化，还能促进氯化钠、亚硝酸钠等无机盐与水泥的反应，增大混凝土的密实性，提高抗渗性。三乙醇胺防水混凝土，施工简便，早期强度高，质量稳定性好，模板周转率高，利于加陕施工进度和提高劳动生产率，是实用性较好的一种外加剂防水混凝土。
三乙醇胺、氯化钠掺量限定值
注：1。在潮湿环境下的钢筋混凝土中，氯盐总量不大于水泥重量的2。5%。
2．表中的氯盐含量以无水氯化钙计。

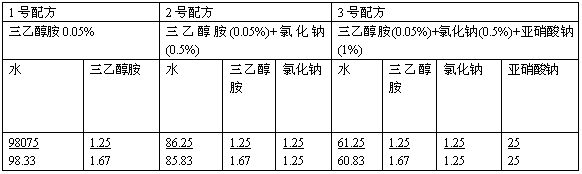

三乙醇胺早强防水剂配制表
注：1.表中百分数为水泥重量的百分数。
2．1号配方适用于常温和夏季施工，2号、3号、配方适用于冬期施工。
3．表中数据分子为三乙醇胺纯度为100%时的用量，分母为采用纯度75%的工业用品三乙醇胺的用量。 |
|
|
-
48小时发货
买家保障
加入购物车
