无锡三友 环氧树脂系列 WCC-570液态甲基四氢苯酐（环氧树脂固化剂MeTHPA）

详情

WCC-570液态甲基四氢苯酐（C9H10O3）环氧树脂固化剂性能特点：纯度高、色泽浅：能直接制得或调制所需的各种色彩的环氧树脂固化剂产品。粘度低：浇铸、灌封的工艺性好，浇铸时可加入大量填充剂，使固化物性能优良。性能稳定：适用期长、凝固点低，在室温下可以长期存放。挥发性小：毒性低加热损失小，毒性仅为胺类固化剂的四十分之一。能得到优质的固化物，固化产品不仅有较高的机械强度，而且具有良好的电性能及耐热、耐腐蚀性能。WCC-570具有较好的透明性、耐候性和灌封、浇铸稳定性，特别适用于白色灌封浇铸料，是替代大日本油墨化学公司B-570进口的理想固化剂。本产品在储运过程中，注意避光、密封、防潮。若保存不当，吸潮后有沉淀产生，只须敞口加热至140℃左右，即可恢复原状，不影响原有性能。

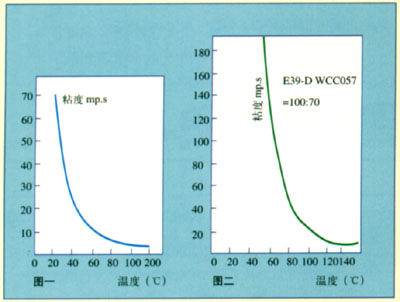

图一：WCC-570液态酸酐粘度－温度曲线
图二：E-39-D环氧树脂与WCC-570液态酸酐混合料粘度－温度曲线
配比:用户可根据产品的性能，工艺要求按以下原则选用环氧树脂，促进剂、填充料、增韧剂、活性稀释剂等品种及其用量。通过小样试验从而得到一个理想配方。
1. 环氧树脂
本固化剂能用于所有类型的环氧树脂，与环氧树脂合适的配比按环氧当量计算而定。
WCC-570对E型环氧树脂的用量在50-80php。（php为对100份重量树脂的配入重量）
2. 促进剂
常用促进剂有苄基二甲胺、DMP-30、三乙醇胺、2-乙基-4甲基咪唑、苄基咪唑等，用量在0.2-2php。
3. 填充料
有二氧化硅、云母、氧化铝、碳酸钙、滑石粉、铝粉等，用时必须干燥无水，加入量可到20php。
4. 其他辅助剂
增韧剂和活性稀释剂等在特殊需要可加入。
固化工艺的参考条件：E型环氧树脂100份，WC-570 70份，0.2-0.5份以上所述的促进剂按比例混合，在60-70℃脱泡，然后在100℃维持2小时，120-150℃维持4-10小时即成。后阶段的温度，时间是根据固化物容积及工艺条件而定。
　　WCC-570和E型环氧树脂能在较低温度下固化，可以从100℃直低至70℃完全固化，只能适当改变促进剂品种和用量，也能得到满意的结果。本公司热忱为中外客商代办水、陆、空托运、欢迎垂询合作。
技术指标（表3）
