无锡三友 环氧树脂系列 WCC-5217阻燃环氧灌封料

详情

WCC-5217型阻燃环氧灌封料是由高分子树脂、磷系阻燃，改性填充剂，添加剂和固化剂等制成，是国内使用日立化成KE-5217（M）(S)，灌注FBT的理想取代材料，适用于机械，手工方式灌注回扫变压器、电子、电器零部件。

该材料具有如下特点：
1. 粘度低，对线圈得浸渍率高。
2. 不含卤化物、锑化物，具有自熄性，对线圈无腐蚀性。
3. 耐电弧性和耐漏电痕迹性优良。
4. 产品储存期长，适用性好。WCC-5217的性能指标。

WCC-5217的固化物性能：

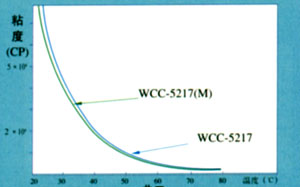

WCC-5217、WCC-5217（M）主剂温度－粘度变化曲线

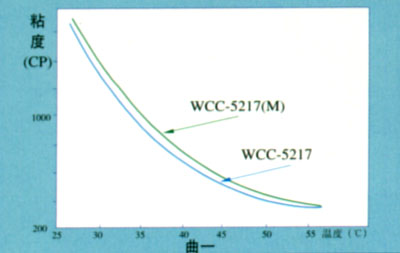

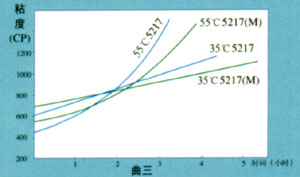

WCC-5217、WCC-5217（M）AB混合料的等温度变化曲线

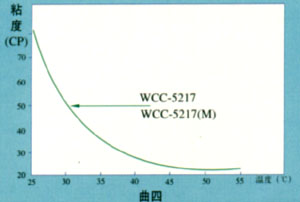

WCC-5217、WCC-5217（M）AB固化剂－粘度变化曲线

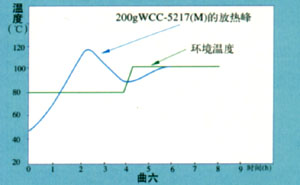

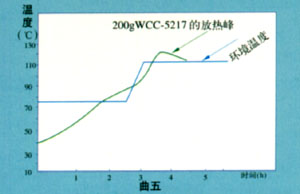

WCC-5217、WCC-5217（M）灌封料（200g）的放热峰曲线

使用工艺WCC-5217料适用于A、B组份，分别真空脱泡，在灌注前高速搅拌混合的灌封工艺。WCC-5217（M）可适用于A、B组份混合后再脱泡的灌封工艺，或手工灌封工艺。
1. A组份: 60℃±5℃真空度1-3mmHg，搅拌脱泡4-6小时。B组份: 35℃-40℃真空度 1-3mmHg，搅拌脱泡3-4小时。
2. 真空脱泡后的A组份和B组份，按重量比分别调整到100:30（WCC-5217），100:28（WCC-5217M）的混合比。
3. 90-100℃/2-6小时，预热被灌封的器件。
4. 将预热后的器件置于真空灌封机内，真空度5-8mmHg下进行灌注。
5. 灌注好的产品，送入固化炉，按固化条件进行固化。使用注意事项：1. A组份长期存放，填料容易沉淀。使用前应注意搅拌均匀。
2. 冬天在低温下，固化剂易结晶，使用时加热到70-80℃即可全溶，但不影响性能。
3. 固化剂极易吸潮，会生成沉淀物，缩短适用期，影响性能，注意开启后应尽量一次用完，用不完一定要盖严。
储存：25℃干燥环境，使用一年。
运输：非易燃易爆，可按普通化学品运输。
