- 产品中心
特点: 混合料有超长的可使用时间，生产率和混合料利用率大幅提高。 混合料在24小时内有极好的流动性，不粘模，砂芯（型）表面光洁、致密。 室温数秒固化，节省能源，生产率高；树脂加入量少，砂芯（型）强度高，发气量低，溃散性好。 可显著改善铸件表面质量，提高尺寸精度，减少气孔、脉纹等铸造缺陷。 不含甲醛、苯酚、胺等有害气体，作业环境显著改善。

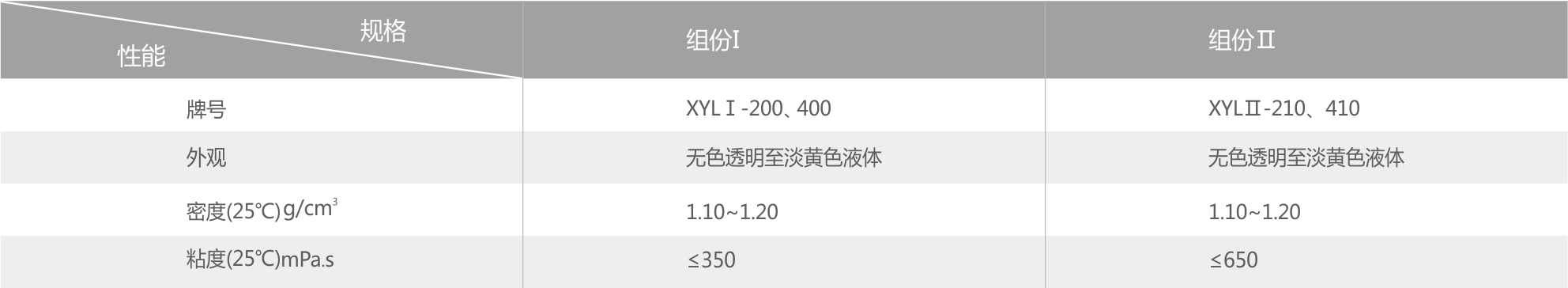

规格/型号
原砂水份≤0.2%，含泥量≤0.25%，温度15~40℃，推荐粒度55~150。树脂加入总量1.2~2.0%（占原砂重量的百分比），两个组份树脂加入比例50∶50%，推荐加入前可先将两组份树脂在同一容器中混合均匀，再加入混砂机，如使用低速混砂机混制时间3~5分钟，如使用高速混砂机可缩短至45秒～90秒。
SO2载体推荐使用露点-20~-40℃的干燥压缩空气。
如用制芯机制芯（型），推荐射砂压力≤0.3Mpa，吹气与净化时间之比1∶10。
混砂机、射芯机、工装和冷芯盒工艺通用。气体发生器需稍加改装，尾气净化塔洗滌剂改用含有10~15%的氢氧化钠水溶液即可使用。
应用范围
XYLⅠ-200、XYLⅡ-210主要应用于铜、镁、铝等有色合金铸件的生产。
XYLⅠ-400、XYLⅡ-410主要应用于铁、钢等黑色合金铸件的生产。
铁桶密封包装，每桶净重220kg，或用塑料桶包装，每桶1吨。
树脂应储存在10~30℃、通风、避免水、火种、热源以及阳光直射的室内，以免树脂失效。满足上述条件储存期为6个月。
48小时发货
买家保障
加入购物车
