- 产品中心
特点:
混合料有优良的流动性，易于手工或机械填砂，铸件表面粗糙度好，尺寸精度高。
固化速度快，同时均匀固化，硬透性好。
浇注后，砂芯（型）溃散性好，清砂非常容易。

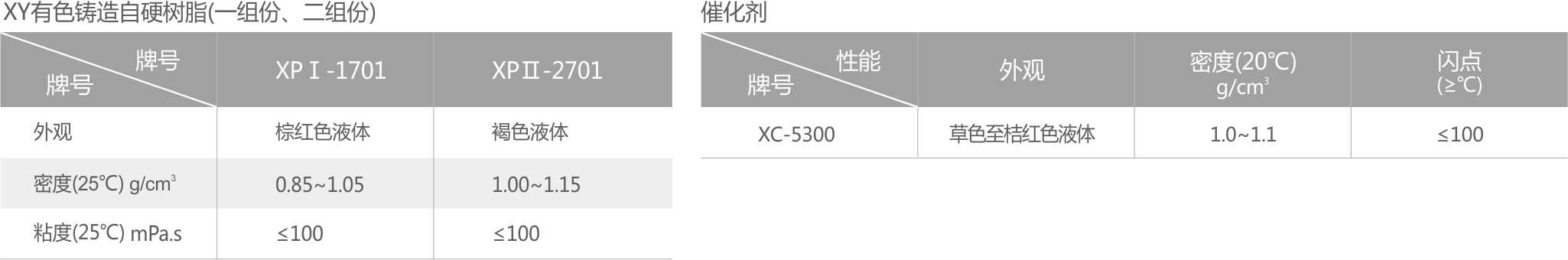

规格/型号
使用方法
树脂加入总量请按原砂（再生砂）的质量和工艺要求在1.2~2.0％（砂重的百分比）之间选取；
组分Ⅰ树脂：组分Ⅱ树脂=（40~60％)：（60~40％)，推荐使用55％：45％。
配料时请用XY-XC催化剂来调节起模时间。当砂温30℃，不使用催化剂的条件下，砂型起模时间6~10分钟。
如采用间隙式混砂机，在混合料配制前，请将催化剂先加入组分I树脂中混1~2分钟后，再加入组分Ⅱ树脂再混1~2分钟即可出砂。
如采用连续式混砂机，推荐将催化剂预先与组分I混匀，然后将组分I和组分Ⅱ泵入混砂机中。
混合料配制完成后，请立即制芯或造型，以免混合料变粘流动性变差而失效。
如是单件、小批手工生产方式，推荐使用下列混合料配制方法：
先将催化剂加入组分I树脂搅拌均匀后，再加入原砂（再生砂）中混1~2分钟后出砂。
在原砂（再生砂）中加入组分Ⅱ树脂混1~2分钟出砂。
使用时将上述两种混合料混合均匀后即可。
在运用本产品进行作业的过程中，请穿戴劳防用品，如不慎直接与人体接触，请立即用清水连续冲洗，必要时请接受医生治疗。
48小时发货
买家保障
加入购物车
