- 产品中心

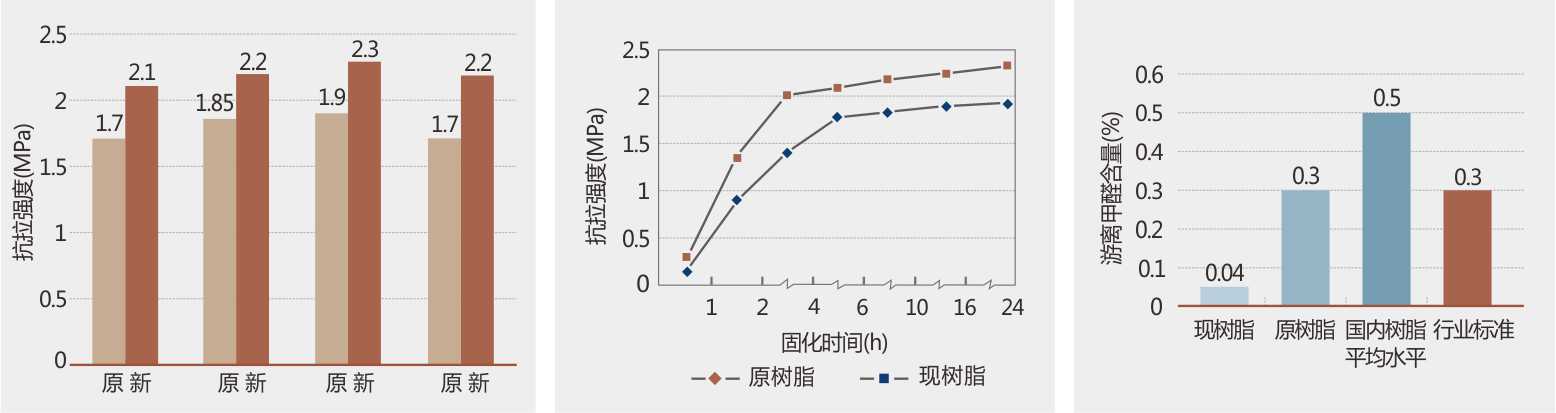

特点
· 终强度提高20%以上 · 固化速度与初强度可提高50%以上 · 游离甲醛含量0.04%以下

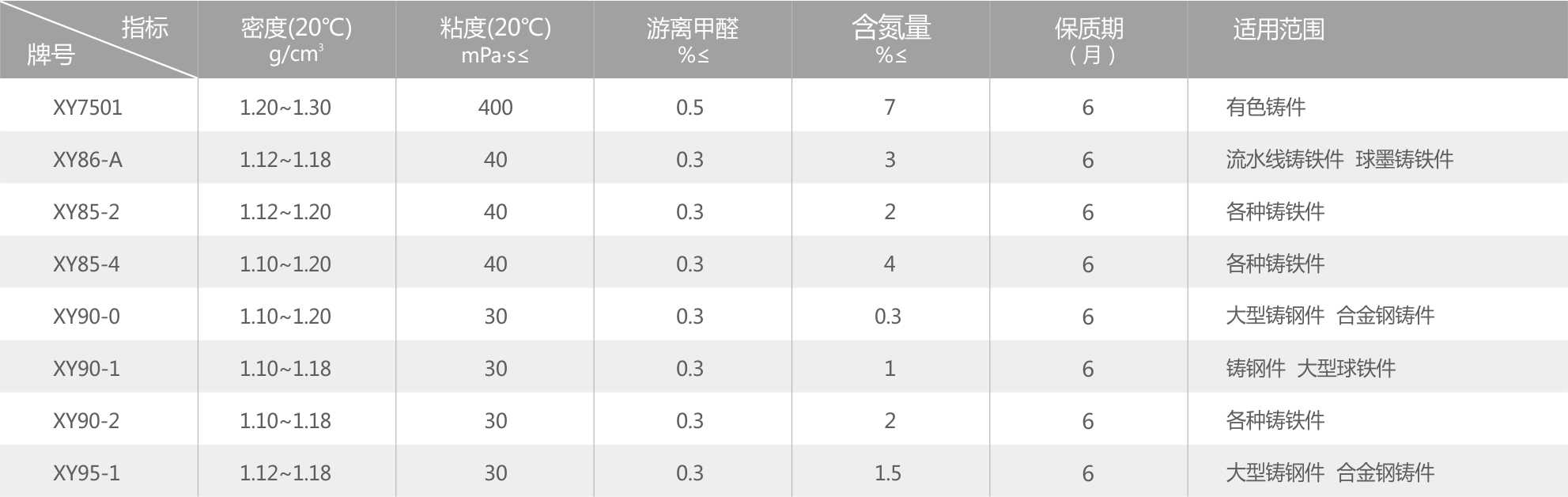

规格/型号
注：此类树脂仍与原固化剂配套使用；可按客户需求，开发特殊要求的专用产品。
混合料配制方法：先将固化剂加入原砂（再生砂）中，如是高速混砂机混10~30秒或低速混砂机混30~60秒后，再加入树脂再混30~60秒即可出砂，以混匀为准。
配比：原砂（再生砂）：固化剂：树脂=100：树脂重量的0.3~0.6：(0.7~1.0)，配料时请与XYGS(C)磺酸固化剂系列配套使用，以取得最佳效果。
混合料配制完成后，请立即制芯或造型，以免混合料变粘，流动性变差而失效。
铁桶或塑料吨桶密封包装，净重240Kg或1000kg。
密闭贮于阴凉干燥处，避免受热及阳光直射。树脂不可与固化剂等酸类直接混合，否则会引起剧烈反应，爆炸！
48小时发货
买家保障
加入购物车
