详情
主要特性
耐化学品腐蚀和电化腐蚀，超耐候，高硬度、高装饰、高丰满度、极佳的附着力。耐温度、不粘污、易擦净。能适用各种恶劣气候和强度腐蚀环境。颜色：参见标准色卡或客户要求。
施工方法：喷涂，适用于常规喷涂、刷涂、辊涂
喷嘴尺寸：1.5-2.0M
压 力：0.8MPa
稀释比率：0-15%
稀 释 剂：LSF-301稀释剂
配漆比双组分：A:B=9：1
活 化 期：8小时（25℃）
标准膜厚：干膜：30-35微米/道
固体含量：≥ 50%
比 重：1.15-1.20
干燥时间：温度：25℃
表干：2小时
实干：24小时
完全固化：7天
涂装时隔：4小时以上（25℃）
储 藏：存于阴凉干燥处，保质期18个月
包 装：20公斤/桶，10公斤/桶.
表面处理及施工条件:
1.除掉旧漆膜、砂粒等不牢附着物.
2.基面要求无锈蚀、油污、氧化皮等不牢附着物.
3.钢铁表面最好采用喷砂或抛丸除锈,达到ST3级或SA2.5级.
4.施工前务必将A、B双组份严格按比率混合搅匀,熟化30分钟后使 用,涂装温度5℃-40℃.
5.安全措施:保证良好通风.
6.如涂料溅到眼睛,请立即用清水清洗.
7.涂料中有可燃成分,请远离火源并禁止在邻近地区吸烟.
8.现场遵守一切健康安全规定.

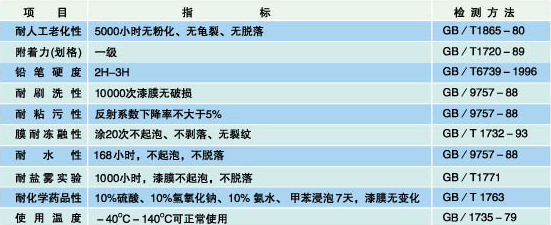

技术指标
参考施工方案:
基层处理,二遍氟碳底漆,一遍氟碳中涂,二遍氟碳面漆.(膜厚:120-160微米)
- 产品中心
48小时发货
买家保障
加入购物车
