详情
主要特性:
耐化学品腐蚀和电化学腐蚀、超耐候、高硬度、高装饰.耐温变、不粘污、易擦净.能适用各种恶劣气候和强腐蚀环境.
颜 色：参见标准色卡或客户要求.
施工方法：喷涂,适用于常规喷涂、刷涂、辊涂推荐
喷嘴尺寸：1.5-2.0mm
压 力：0.8MPa
稀释比率：0-15%
稀释剂：LSF-301稀释剂.
配漆比双组分：A:B=10:1(重量比)
活化期：8小时(25℃)
标准膜厚：干膜30-35微米/道
固体含量：≥50%
比 重：1.15-1.20
干燥时间： 温度:25℃
表干:2小时
实干:24小时
完全固化:7天
涂装间隔：4小时以上(25℃)
储 藏：存于阴凉干燥处,保持期18个月
包 装：20公斤/桶,10公斤/桶.

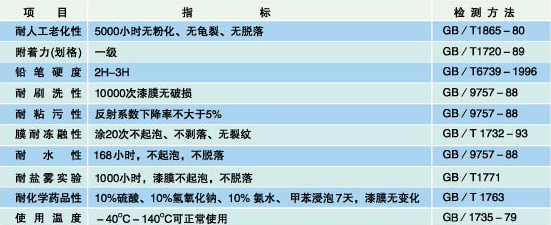

技术指标
表面处理及施工条件:
1.用铁刷或其它工具去除旧漆膜、砂粒等不牢附着物.
2.基面要求无锈蚀、油污、氧化皮等不牢附着物.
3.钢铁表面最好采用喷砂或抛丸除锈,达到ST3级或SA2.5级.
4.施工前务必将A、B双组份严格按比率混合搅匀,熟化30分钟后使用,涂装温度5℃-40℃.
5.安全措施:保证良好通风.
6.如涂料溅到眼睛,请立即用清水清洗.
7.涂料中有可燃成分,请远离火源并禁止在邻近地区吸烟.
8.现场遵守一切健康安全规定.
考施工方案:
基层处理,二遍氟碳底漆,一遍氟碳中涂,二遍氟碳面漆.(膜厚:180-220微米)
- 产品中心
48小时发货
买家保障
加入购物车
