常州方鑫 FX-430L格栅用环氧乙烯基酯树脂
卖家服务
48小时发货
买家保障支付方式
支付宝
详情
一、结构与用途：

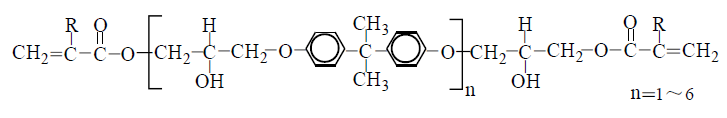

FX-430L格栅用环氧乙烯基酯树脂具有良好的浸润性，柔韧性，耐腐蚀性，适用于FRP玻璃钢防腐格栅。树脂结构式如下所示:
二、 树脂的液态指示：
项目 | 单位 | FX-430L |
色度 | Gardner | 0-6 |
酸值 | mgKOH/g | 6-13 |
粘度（25℃ | mPa.s | 300-500 |
凝胶时间（25℃ | Min | 8-15 |
注：凝胶时间测试，FX-430L/6%环钴/LPT(925H)=100/0.5/1.5三、浇注体性能指标：
测试项目 | 单位 | FX-430L |
拉伸强度 | MPa | 75-85 |
拉伸断裂伸长 | % | 6-8 |
弯曲强度 | MPa | 115-145 |
弯曲模量 | GPa | 2.8-3.2 |
热变形温度 | ℃ | 115-125 |
巴氏硬度 | | 36-40 |
体积收缩 | % | 7.0-8.0 |
注：固化条件，室温固化24小时，120℃下固化2小时。以后数据均按照GB测试。四、玻纤制品性能指标：
测试项目 | 单位 | FX-430L |
拉伸强度 | MPa | 95 |
弯曲强度 | MPa | 145 |
弯曲模量 | GPa | 4.9 |
巴氏硬度 | | 50 |
注：
(1) 3mm 积层板结构：S/M/M/M/S，S=表面毡，30g/m2；M=短切玻璃毡，450g/m2
(2) 固化程序：室温固化24小时后，120℃下后固化2小时。
以上为按照相应的国标GB测试典型数据，不可作为标准。五、产品应用：
应用领域：玻璃钢（FRP）制品、船舶、储罐、管道、地坪、烟气脱硫工业、化学工业防腐、冶金行业等领域
成型工艺：手糊成型，连续拉挤成型，喷射成型，纤维缠绕成型，压缩成型，树脂传递模塑成型（RTM技术）及真空灌注六、 储存与使用：
保存期：常温条件下，出货之日起3个月；建议储藏温度应在25℃以下，产品的保质期随储藏环境温度的升高而减小。避免靠近或暴于热源环境，如阳光直射，蒸汽管道旁等 使用时应先添加促进剂，完全混合后，再添加固化剂。固化剂避免用金属容器贮存 安全措施请参见产品安全数据表（MSDS）
- 产品中心
加入购物车
