FX-431 乙烯基酯树脂是通过甲基丙烯酸改性双酚A型环氧树脂制成。具有良好的柔韧性，并广泛应用于各种FRP成型品及耐酸、耐碱、耐有机溶剂的化学工业。

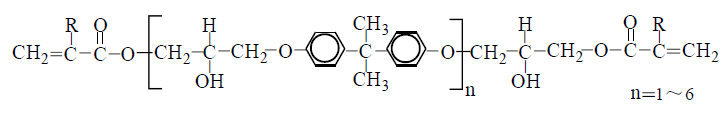

树脂结构式如下所示：

特点

●综合性能优良，具有良好的成型工艺与力学性能，

●良好的耐腐蚀性能，可耐大部分的酸、碱、盐等溶液及部分有机溶剂；

●适用于各种成型工艺，如：手糊、浇注拉挤、缠绕等；

●良好的粘结力，可增强FRP制品粘合与剥离强度。

1. 树脂的液态指标

项目	单位	指标	测试方法
外观	—	黄色透明液体	目测
酸值	KOH  mg/g	6-13	GB/T2895-2008
粘度（25℃）	mpa.s	600-800	GB/T7193-2008
凝胶时间（25℃）	Min	10-20	GB/T7193-2008
固体含量%	—	60-65	GB/T7193-2008
热稳定性（80℃）	H	≥24	GB/T7193-2008

注：凝胶时间测试，FX-431/6%环烷酸钴/LPT(925H)=100/0.5/1.5

2. 浇注体性能指标

测试项目	单位	指标	测试方法
拉伸强度	MPa	78-85	GB/T2567-2008
拉伸模量	GPa	3.3-3.5	GB/T2567-2008
拉伸断裂伸长率	%	4-7	GB/T2567-2008
弯曲强度	MPa	115-140	GB/T2567-2008
弯曲模量	GPa	2.8-3.2	GB/T2567-2008
热变形温度	℃	110-115	GB/T1634-2004
巴氏硬度		42-45	GB/T3854-2005

注：固化条件，室温固化24小时，120℃下固化24小时。以后数据均按照GB测试。

3. 产品应用

应用领域：玻璃钢（FRP）制品、船舶、储罐、管道、地坪、烟气脱硫工业、化学工业防腐、冶金行业等领域
成型工艺：手糊成型，连续拉挤成型，喷射成型，纤维缠绕成型，压缩成型，树脂传递模塑成型（RTM技术）及真空灌注

4. 储存与使用

保存期：常温条件下，出货之日起3个月；建议储藏温度应在25℃以下，产品的保质期随储藏环境温度的升高而减小。避免靠近或暴于热源环境，如阳光直射，蒸汽管道旁等
使用时应先添加促进剂，完全混合后，再添加固化剂。固化剂避免用金属容器贮存
安全措施请参见产品安全数据表（MSDS）
