色素炭黑是常用的黑色颜料，主要用于黑色的塑料品种，价格便宜而且功能较多。还有对塑料的紫外线保护作用以及导电作用。而且不同的生产工艺可以得到粒径范围极广的各种炭黑，性质特点也是应有尽有。炭黑主要用于增加颜色浓度，多用于工程塑料。例如：PA、PC、PBT、POM、PPO、PPS等材料及非透明颜色、灰色等树脂当中。

通常，着色用炭黑选择黑度高、粒径小的炭黑，但是一定要保证炭黑是经过合理的、完全的分散，否则会达不到自己的要求。配色用炭黑就需要选择黑度低、粒径大、易分散的炭黑。如果是要用炭黑达到抗紫外线的目的，则应选择中等粒径、结构稍高的炭黑，他们的抗紫外线性能较好。 　　这其中，色素炭黑的黑度其实就是炭黑的反射率。经常以反射率测定出的数据来表示。黑度越高，反射率越低。黑度在很大程度上也能反映出炭黑的原始粒径，一般，炭黑黑度越高，粒径越小。炭黑的挥发份，是说明炭黑表面含氧集团的数量，反映了炭黑的表面物理性能、电化学性能和应用性能。炭黑的结构，是炭黑微粒子聚集体形成的链枝程度的表征值，它表示了碳黑内部的空隙程度，我们通常以吸油值来表示。

通常，着色用炭黑选择黑度高、粒径小的炭黑，但是一定要保证炭黑是经过合理的、完全的分散，否则会达不到自己的要求。配色用炭黑就需要选择黑度低、粒径大、易分散的炭黑。如果是要用炭黑达到抗紫外线的目的，则应选择中等粒径、结构稍高的炭黑，他们的抗紫外线性能较好。 　　这其中，色素炭黑的黑度其实就是炭黑的反射率。经常以反射率测定出的数据来表示。黑度越高，反射率越低。黑度在很大程度上也能反映出炭黑的原始粒径，一般，炭黑黑度越高，粒径越小。炭黑的挥发份，是说明炭黑表面含氧集团的数量，反映了炭黑的表面物理性能、电化学性能和应用性能。炭黑的结构，是炭黑微粒子聚集体形成的链枝程度的表征值，它表示了碳黑内部的空隙程度，我们通常以吸油值来表示。

油墨用色素炭黑是黑色油墨中的主要颜料，炭黑的质量将直接决定油墨的质量与印品的优劣。选择合适的油墨用炭黑，不单要了解油墨的生产，还要知道色素炭黑的各种性能。什么样的粒径，结构，吸收值，着色力才能提高油墨生产的技术水准。这都需要考虑。天津星龙泰通过这篇文章分享一下油墨生产选择色素炭黑应该遵循的原则。 　　油墨炭黑的粒径越细，表面积也就越大，使基料体系具有更高的粘度和更大的触变性。色素炭黑的表面积很大，而且具有一定的吸湿性。但是炭黑的水分过高通常会对油墨的生产加工过程带来一定的麻烦。所以，对于油墨用炭黑，我们应当适当的采取办法来减少产品的吸湿性。 　　炭黑的粒径减小或者表面积增大时，黑度和粘度会增加，这样一来，炭黑的分散性和光泽会降低。结构增大时黑度和光泽度增加，粘度和分散性增加。酸值增加时，黑度，分散性和光泽增加，粘度会降低。这里说的结构，

油墨用色素炭黑是黑色油墨中的主要颜料，炭黑的质量将直接决定油墨的质量与印品的优劣。选择合适的油墨用炭黑，不单要了解油墨的生产，还要知道色素炭黑的各种性能。什么样的粒径，结构，吸收值，着色力才能提高油墨生产的技术水准。这都需要考虑。天津星龙泰通过这篇文章分享一下油墨生产选择色素炭黑应该遵循的原则。 　　油墨炭黑的粒径越细，表面积也就越大，使基料体系具有更高的粘度和更大的触变性。色素炭黑的表面积很大，而且具有一定的吸湿性。但是炭黑的水分过高通常会对油墨的生产加工过程带来一定的麻烦。所以，对于油墨用炭黑，我们应当适当的采取办法来减少产品的吸湿性。 　　炭黑的粒径减小或者表面积增大时，黑度和粘度会增加，这样一来，炭黑的分散性和光泽会降低。结构增大时黑度和光泽度增加，粘度和分散性增加。酸值增加时，黑度，分散性和光泽增加，粘度会降低。这里说的结构，

一般链枝越多越密那么该炭黑的结构也就越高，反之越低。低结构炭黑着色力较强，亮度较好，黑度更好，与高结构炭黑相比，分散较困难，应选用分散性能较好的分散剂。分散剂的问题之前也说过，如果没有合适的分散剂，那么炭黑的原本的质量性能也会大打折扣。 　　酸碱值是衡量炭黑聚集体表面氧化程度的指标。色素炭黑的氧含量和表面酸性含氧基团决定了炭黑的表面化学性质。炉法炭黑表面官能团少，存在少量的可溶性盐，炭黑ibenshen多呈中性或者弱碱性。通过表面氧化处理改变表面官能团数量。会使酸碱值呈酸性，一定程度上改善油墨炭黑的分散性能，粘性，稳定性以及流动性。

电缆专用乙炔炭黑，乙炔炭黑是由碳化钙法或石脑油（粗汽油）热解时副产气分解精制得到的纯度99%以上的乙炔,经连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反应炉外筒水冷夹套进行控制。乙炔炭黑作为锰干电池的阳极材料与二氧化锰和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，贮存性能也更好。乙炔黑几乎占领了这一领域的整个市场。可以预测，今后也会和干电池的需求一同延续下去。

吸波材料专用乙炔炭黑，乙炔炭黑是由碳化钙法或石脑油（粗汽油）热解时副产气分解精制得到的纯度99%以上的乙炔,经连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反应炉外筒水冷夹套进行控制。乙炔炭黑作为锰干电池的阳极材料与二氧化锰和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，贮存性能也更好。乙炔黑几乎占领了这一领域的整个市场。可以预测，今后也会和干电池的需求一同延续下去

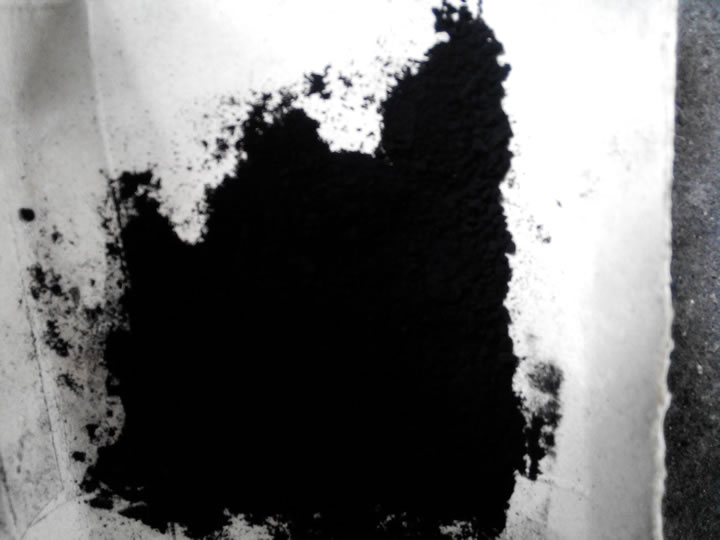

乙炔炭黑外观为黑色极细粉末，相对密度1.95(氮置换法)。表观密度O.2～O.3g/cm3。平均粒径30～45nm。比表面积55～70m2/g。吸碘值60～80gI2/kg。乙炔炭黑纯度很高，含碳量大于99.5%，氢含量小于O.1%，氧含量O.07%～0.26%。pH值5～7。电阻率极低，具有优良的导电性、导热性和抗静电效果

50%压缩乙炔炭黑，乙炔炭黑是由碳化钙法或石脑油（粗汽油）热解时副产气分解精制得到的纯度99%以上的乙炔,经连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反应炉外筒水冷夹套进行控制。乙炔炭黑作为锰干电池的阳极材料与二氧化锰和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，贮存性能也更好。乙炔黑几乎占领了这一领域的整个市场。可以预测，今后也会和干电池的需求一同延续下去。
